MEMBUAT SUBWOOFER

MEMBUAT SUBWOOFER

 Senang sekali rasanya bisa mendengarkan music atau melihat film dengan dibarengi suara yang terdengar nyaman ditelinga, untuk perangkat audio yang bisa buat suara renyah, sudah barang tentu kita akan merogoh kocek yang lumayan dalam, jika kita memang mampu tentu hal itu tidaklah menjadi masalah. Disini saya akan berbagi pengalaman dalam membuat subwoofer, subwoofer sendiri sudah pasti sangat dibutuhkan untuk perangkat audio, karena untuk menghasilkan suara bass yang lebih kita pasti akan membutuhkan  ini.
  Baiklah saya akan langsung saja memberikan spesifikasi subwoofer yang saya buat, untuk rangkaian power amplifiernya saya menggunakan rangkaian dibawah ini :


Kemudian untuk rangkaian filternya saya menggunakan circuit keluaran dari melody, seperti ini rangkaiannya

untuk hasil yang maksimal gunakan semua komponen yang tertera pada partlist.

 Dan untuk speaker saya menggunakan American boss 10''

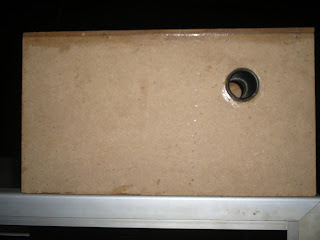

 Untuk design boxnya saya menggunakan seperti gambar berikut  :




Untuk suara yang dihasilkan buat saya lebih dari cukup ( memuaskan ), suara bass cukup dalam dan pulen, pokoke ma'nyus lah.

MAHALNYA SEBUAH STUDIO

  Saya sangat menyukai dunia elektronik, karena saya suka music dan film, senang sekali rasanya jika bisa melihat/mendengarkan music/film, apalagi jika disertai alunan suara audio yang terdengar nyaman di telinga.       Untuk mendapatkan suara audio yang bagus tentu kita harus berani merogoh kocek yang dalam, karena sudah pasti harga sebuah audio yang bagus mahal harganya. Disini saya mencoba berbagi pengalaman buat teman-teman yang juga menyukai hobby elektronik ( terutama audio ). Baru-baru ini saya mencoba membuat audio untuk perangkat computer saya, hasilnya cukuplah, untuk ruang dengar sendiri sih. saya membuat audio ini dengan system 2.1 chanel. dengan spesifikasi : 2x25w, stereo untuk satelite & 1x50w, bridge untuk subwoofer, dengan menggunakan ic TDA 7265. Untuk skema silahkan  teman-teman lihat di datasheet  IC TDA 7265,  http://www.datasheetarchive.com/#, dan untuk tone controlnya saya membuat sendiri, berikut skemanya :

 maaf gambarnya ga jelas, maklum dgn peralatan seadanya. semoga tulisan saya ini bisa bermanfat buat yang membutuhkan.
berikut gambar power sub yang sudah saya rakit :
